煙突システム

薪ストーブ煙突

煙突が薪ストーブの安全性と機能性を大きく左右する

煙突は薪ストーブ本体を含めた“燃焼システム”の重要な部品であり、その役割は排煙ですが、重要なのはドラフト(上昇気流)を得ることです。どんなに良いストーブでもドラフトが弱ければ本来の性能を発揮することはできません。ドラフトとは、暖まった空気(煙)が軽くなって上昇する事により起こるもの。外部に出た煙突が外気で冷やされればドラフトは低下し、冷やされた煙は、結露・固化してススとタールに分離し、煙突にはススが付着します。またストーブ本体との温度差が大きいと煙が逆流する原因となります。三次燃焼によるクリーンバーン機能を発揮するためには高性能な煙突が不可欠です。

ドイツ製φ250mm断熱二重煙突と、2mm厚の鋼鉄シングル煙突

シングル煙突は断熱性が劣るため、屋外で使用すると外気で冷やされドラフトが発生しづらくなり、スムーズな排煙ができなくなります。 屋外部分は断熱二重煙突を使用することにより、煙は冷やされず熱いまま排出されます。それによりドラフト(上昇気流)を得ることができ、ススやタールの付着を抑えることができます。そのため屋外では必ず断熱二重煙突を取り付ける必要があります。

しかしすべてを二重煙突で構成する必要はありません。厚みのある鋼鉄製煙突はそれ自体に保温性があるため、急激な温度差によるドラフト変化を防ぐことができます。北欧直販が扱うシングル煙突はTermaTech社の2mm厚の鋼鉄製の煙突です。写真ではわかりにくいですが、実際に目で確かめ、手で触れていただければその違いは明らかです。

室内シングル煙突

TermaTech社の室内シングル煙突は2mm厚の鋼鉄製(写真左)。日本国内で最も流通している0.5mm厚のステンレス製シングル煙突(写真右)と比べて4倍の厚みがあり、重厚で非常に堅牢。

北欧では煙突は薪ストーブの重要な部品の一つと考えられており、室内では厚みのあるシングル煙突が使用されています。厚みのある鋼鉄製の煙突は重厚かつ堅牢であり、その質感はまさにストーブと一体のものです。室内にシングル煙突を使用することで、全てを二重煙突にするよりも煙突部材にかかる費用を抑えることにもなります。

また断熱二重煙突は断熱材が50mm充填されており、その外径はφ250mmです。非常に高い断熱効果により煙突の表面は高温にならず、高い安全性が確保されています。これらはすべて全欧州基準をクリアしています。

断熱二重煙突

TermaTech社の断熱二重煙突(写真左)は断熱材が50mm充填された外径φ250mmの北欧仕様。 日本国内では一般的に断熱材25mm、外径φ200mmの断熱二重煙突(写真右)が普及している。

屋根形状を選ばないフレキシブルフラッシング

過去にはフラッシングと言えば鉛が使用されていましたが、安全性に問題があるためヨーロッパでは使用が禁止されています。フレキシブルフラッシングは雨水で有害な物質が溶け出すこともなく、環境にやさしい素材からつくられた全く新しいタイプのフラッシングです。

素材内部にはアルミメッシュを採用しており、柔軟で伸縮性があるためどんな屋根形状にもぴったりとフィットします。-40℃から90℃の厳しい温度条件でもひび割れが発生しない温度安定性があり、設計耐用年数20年以上の優れた耐候性を有します。

フレキシブルフラッシング

離型紙を剥がすことで全面がブチル粘着材となり、強力に屋根面に密着する。

フレキシブルフラッシング

圧着することで屋根材と一体化。屋根瓦の雨仕舞いに最適なフレキシブルフラッシング。

煙突部材一覧

断熱二重煙突 φ250mm

断熱二重煙突250mm
断熱二重煙突 250mm
希望小売価格 : 20,000円(税別)
断熱二重煙突330mm
断熱二重煙突 330mm
希望小売価格 : 22,000円(税別)
断熱二重煙突500mm
断熱二重煙突 500mm
希望小売価格 : 27,500円(税別)
断熱二重煙突750mm
断熱二重煙突 750mm
希望小売価格 : 33,000円(税別)
断熱二重煙突1000mm
断熱二重煙突 1000mm
希望小売価格 : 38,500円(税別)

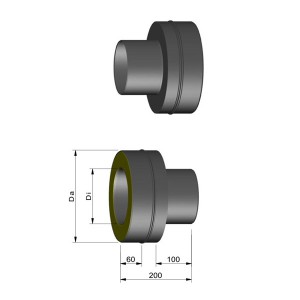

スタートアダプタ
スタートアダプタ
希望小売価格 : 15,000円(税別)
断熱二重スタート煙突 400mm
断熱二重スタート煙突 400mm
希望小売価格 : 30,000円(税別)
断熱二重スタート煙突 900mm
断熱二重スタート煙突 900mm
希望小売価格 : 39,000円(税別)
断熱二重煙突 T型
断熱二重煙突 T型
希望小売価格 : 36,000円(税別)
断熱二重煙突15°曲り
断熱二重煙突15°曲り
希望小売価格 : 33,000円(税別)
断熱二重煙突30°曲り
断熱二重煙突30°曲り
希望小売価格 : 33,000円(税別)
断熱二重煙突45°曲り
断熱二重煙突45°曲り
希望小売価格 : 33,000円(税別)
異口径接続アダプタ(T型煙突用)
W/Sアダプタ
(T型/トップ用)
希望小売価格 : 14,500円(税別)
断熱二重煙突トップ(防風雨仕様)
断熱二重煙突トップ
(防風雨仕様)
希望小売価格 : 38,500円(税別)
断熱二重煙突トップ
断熱二重煙突トップ
希望小売価格 : 19,000円(税別)
煙突トップ用防鳥ネット
防鳥ネット
希望小売価格 : 10,000円(税別)
ウォールコンソール
ウォールコンソール
(外壁から2.5〜21cm)
希望小売価格 : 36,000円(税別)
ウォールコンソール拡張
ウォールコンソール延長板
(外壁から21〜40cm)
希望小売価格 : 18,000円(税別)
ウォールサポート
ウォールサポート
(外壁から6〜19cm)
希望小売価格 : 16,000円(税別)
ウォールサポート拡張板
ウォールサポート拡張板
(外壁から40cmまで)
希望小売価格 : 6,000円(税別)

シングル煙突 φ150mm(鋼鉄製2mm厚)

シングル煙突口元130mm
シングル煙突口元130mm
希望小売価格 : 5,000円(税別)
シングル煙突口元250mm
シングル煙突口元250mm
希望小売価格 : 7,000円(税別)
シングル煙突口元750mm
シングル煙突口元750mm
希望小売価格 : 9,900円(税別)
シングル煙突口元(ダンパー付)500mm
シングル煙突口元500mm(ダンパー)
希望小売価格 : 14,000円(税別)
シングル煙突150mm
シングル煙突150mm
希望小売価格 : 5,500円(税別)
シングル煙突250mm
シングル煙突250mm
希望小売価格 : 6,000円(税別)
シングル煙突330mm
シングル煙突330mm
希望小売価格 : 6,500円(税別)
シングル煙突500mm
シングル煙突500mm
希望小売価格 : 7,500円(税別)
シングル煙突750mm
シングル煙突750mm
希望小売価格 : 8,500円(税別)
シングル煙突1000mm
シングル煙突1000mm
希望小売価格 : 9,500円(税別)
シングル煙突ダンパー250mm
シングル煙突250mm(ダンパー付)
希望小売価格 : 8,000円(税別)
シングル煙突スライドインナー330mm
スライド煙突インナー330mm
希望小売価格 : 11,000円(税別)
シングル煙突スライドインナー500mm
スライド煙突インナー500mm
希望小売価格 : 12,000円(税別)
シングル煙突2×45°(点検口付)
シングル煙突2×45°(点検口付)
希望小売価格 : 9,500円(税別)
シングル煙突90°(点検口付)
シングル煙突90°曲(点検口付)
希望小売価格 : 7,500円(税別)
シングル煙突11°曲
シングル煙突11°曲
希望小売価格 : 7,500円(税別)
シングル煙突22°曲
シングル煙突22°曲
希望小売価格 : 7,500円(税別)
シングル煙突33°曲
シングル煙突33°曲
希望小売価格 : 7,500円(税別)
シングル煙突45°曲
シングル煙突45°曲
希望小売価格 : 8,000円(税別)
シングル煙突45°曲(点検口付)
シングル煙突45°(点検口付)
希望小売価格 : 8,500円(税別)
シングル煙突フレックス90°
フレックス90°(点検口付)
希望小売価格 : 12,000円(税別)
シングル煙突フレックス45°
フレックス45°
希望小売価格 : 11,000円(税別)
シングル煙突S曲 0-140mm オフセット
シングル煙突S曲 0-140mm オフセット
希望小売価格 : 13,000円(税別)
シングル煙突250mm(オスーオス)
シングル煙突250mm(オスーオス)
希望小売価格 : 3,500円(税別)
ヒートシールド
ヒートシールド
希望小売価格 : 8,800円(税別)
ヒートシールド(ダブル)
希望小売価格 : 16,000円(税別)

フラッシング・煙突固定金具

フラッシング
フレキシブルフラッシング 11-32°
(ストームカラー付属)
希望小売価格 : 74,000円(税別)
フレキシブルフラッシング
フレキシブルフラッシング 33-45°
(ストームカラー付属)
希望小売価格 : 76,000円(税別)
シリコンパッキン
シリコンパッキン
(フレキシブルフラッシング用)
希望小売価格 : 3,000円(税別)
インナーフラッシング
インナーフラッシング
希望小売価格 : 12,000円(税別)
結露防止・防水シート
インナー防水シート
希望小売価格 : 8,500円(税別)
結露防止・気密シート
結露防止・気密シート
希望小売価格 : 22,000円(税別)
ルーフサポート羽根型
ルーフサポート
希望小売価格 : 18,000円(税別)
ルーフサポート
ルーフサポート(H型)
希望小売価格 : 17,000円(税別)
ルーフサポート(片持ち)
ルーフサポート(片持ち)
希望小売価格 : 15,000円(税別)
煙突支持金物-支え脚
煙突支持金物-支え脚
希望小売価格 : 34,000円(税別)
ファストフラッシュ
PERFORM(パフォーム)
ファストフラッシュ
(幅1120mm×長さ5m)
希望小売価格 : 89,000円(税別)
ファストフラッシュ
PERFORM(パフォーム)
ファストフラッシュ
(幅1120mm×長さ1m)
希望小売価格 : 19,000円(税別)

その他の煙突部材

ターボローター機能付き逆流防止トップ
強風対応ターボロータートップ
希望小売価格 : 70,000円(税別)
断熱資材
断熱資材(ロックウール)
希望小売価格 : 3,000円(税別)
化粧板
化粧板 0°用
希望小売価格 : 9,900円(税別)
化粧板2枚割り0-10°
化粧板2枚割り 0-10°用
希望小売価格 : 10,500円(税別)
化粧板2枚割り10-35°
化粧板2枚割り 10-35°用
希望小売価格 : 10,500円(税別)
化粧板2枚割り30-45°
化粧板2枚割り 30-45°用
希望小売価格 : 11,000円(税別)
